Compte rendu Equivalent de sable TP MDC génie civil PDF

Compte rendu Equivalent de sable TP MDC génie civil PDF

Un autre compte rendu tp matériaux de construction concernant l'equivalent de sable pour 2eme année licence genie civil vous pouvez télécharger en tant que fichier PDF a la fin de ce TP d'equivalent de sable.


Comment calculer l'equivalent de sable en génie civil ?

Compte rendu Equivalent de sable TP MDC génie civil PDF
TP Equivalent de sable

Introduction :
   Les sables utilisés dans différentes domaines ne sont pas tous propres, ils contiennent une proportion plus ou mois importantes des argiles fins nuisibles qui peuvent réduire considérablement la qualité des matériaux.
              Cette proportion relative d’impureté dans le sable peut être déterminée grâce à l’essai de propreté appelé "équivalent de sable».
     Cet essai consiste à faire floculer, dans des conditions normalisées de temps et d’agitation, les  impuretés du sable.

1-BUT DE TP :
 Cet essai a pour but de:


  1.  mesurer la propreté des sables entrant dans la composition des bétons.
  2. L'essai consiste à séparer les flocules fins contenues dans le sable.
  3. Une procédure normalisée permet de déterminer un coefficient d'équivalent de sable qui quantifie la propreté de celui-ci.

2-PRINCIPE DE  L’ESSAI:
  L'essai est effectué sur la fraction 0/2 mm du sable à étudier. On lave l'échantillon, selon un processus normalisé, et on laisse reposer le tout. Au bout de 20 minutes, et on mesure les éléments.
Cette dernière peut être réalisé par deux types de mesure :

  • Mesure avec une règle de mesure (ESV).
  • Mesure avec un piston (ES).

ESV=  ( h2/h1 ) 100 %
ES=  ( h2/h1 ) 100 %

         - hauteur h1 : sable propre + éléments fins.
         - hauteur h2 : sable propre seulement (a vue).
         - hauteur h'2 : sable propre seulement (au piston).


 1- Préparation de l'échantillon :
Il faut tamiser au tamis de 5 mm, éliminer le refus, et recueillir tout le tamisât.
Compte rendu Equivalent de sable TP MDC génie civil PDF

 2- Produits utilisés lors de l'essai :
Un lavage à l'eau ne donnerait pas des résultats précis. On utilise donc une solution spéciale qui fait floculer les éléments fins et en régularise la sédimentation.
solution concentrée.
Solution lavante.

3-MATERIELS utilisés:

Ce matériel est précisé par la norme NF P 08 501 :

  • 03 éprouvettes, en matière plastique, avec 2 traits repères; bouchons.
  • Entonnoir.
  • Bonbonne de 5 l.
  • Bouchon pour cette bonbonne, avec siphon et tube souple de 1.5 m environ.
  • Tube laveur, prolongeant le tube souple; métallique.
  • Machine agitatrice; électrique.
  • Règle de mesure.
  • Piston taré, dont la masse mobil est de 100 g : son diamètre d est légèrement inférieur à celui D des éprouvettes.
  • Et aussi le matériel d'usage courant non spécialisé : tamis, spatule, récipients divers, balance, chronomètre.


4-MODE OPERATOIRE :
   Pour l'étude expérimentale de cet essai on va:
* remplir les éprouvettes jusqu'au premier trait.
* Verser la quantité de sable (environ 120g).
* Eliminer les bulles d'air (frapper contre la paume de la main).
* Laisser reposer 10 min.
* Boucher les éprouvettes, et les agiter à l'aide d'une machine agitatrice électrique (mouvement rectiligne, horizontal, sinusoïdal, 20 cm d'amplitude, 90 aller et retours en 30S).
* Laver et remplir les éprouvettes, avec le tube laveur :
            1. rincer le bouchon au dessus de l'éprouvette.
            2. faire descendre le tube en le faisant tourner entre les doigts, on lave ainsi les parois intérieures de l'éprouvette.
            3. laver le sable, pour cela; descendre et remonter lentement le tube laveur que l’on tourne entre les doigts dans la masse du sable, on fait aussi remonter les particules fines.
            4. sortir le tube laveur lorsque le niveau du liquide atteint le trait supérieur.
* laisser reposer 20 min, éviter toute vibration.
* Mesurer a vue h1 et h'2; la mesure de h'2 n'est pas toujours aisée. ESV qui en résulte est donc entaché d'incertitude. Ce qui conduit à faire la mesure plus précise suivante.
* Descendre lentement le piston taré dans le liquide à travers le floculat, le manchon prenant appui sur le bord supérieur de l'éprouvette. L'immobiliser au contact du sable mesurer h2.

Compte rendu Equivalent de sable TP MDC génie civil PDF

Compte rendu Equivalent de sable TP MDC génie civil PDF
  Les résultats de nos essais concernant l'équivalent de sable sont représentés  dans le tableau suivant :

Compte rendu Equivalent de sable TP MDC génie civil PDF

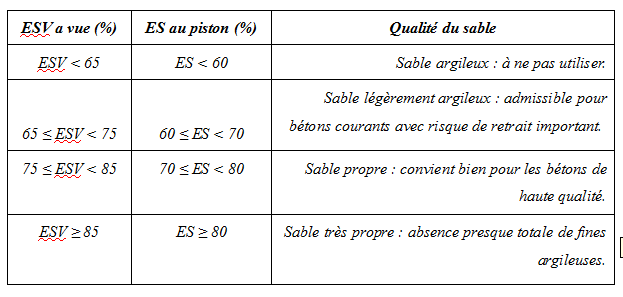

Tableau des. Valeurs préconisées pour l’équivalent de sable

Compte rendu Equivalent de sable TP MDC génie civil PDF

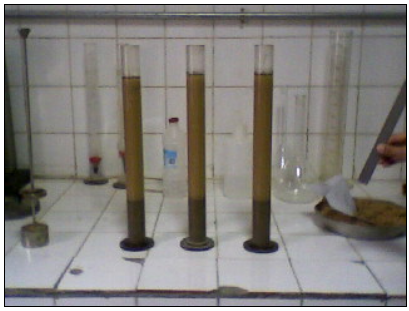

Etude expérimentale:
Après on fait notre l’essai on va prendre les mesures (h1,h2,h2’) de chaque éprouvette (sable fine et sable grossier) :

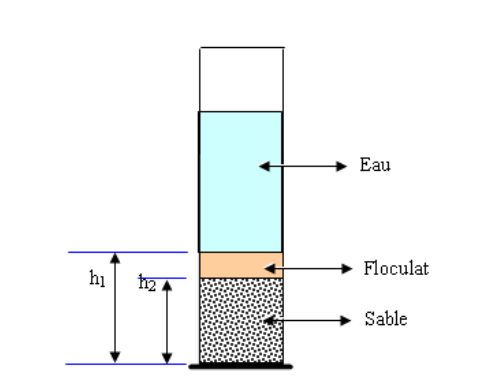

On mesure selon la méthode suivante :

Compte rendu Equivalent de sable TP MDC génie civil PDF

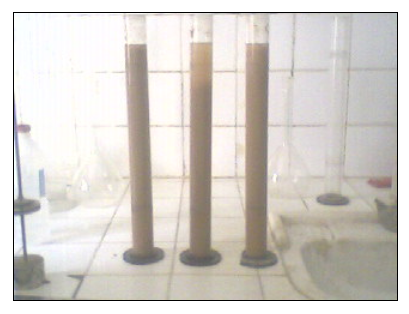

Sable fine

Compte rendu Equivalent de sable TP MDC génie civil PDF
 Sable grossier

On obtient le tableau suivant :
Avec : ESV= x100   et    ES= x100

Compte rendu Equivalent de sable TP MDC génie civil PDF

CONCLUSION :
D’après les valeurs préconisées pour l’équivalent de sable et les résultats obtenus au cours de l’essai :
         Pour sable fine :
             75≤ESV≤85 donc en dire que le sable est propre
              60≤ ES ≤70 donc en dire que le sable est argileux

         Pour sable grossier :
              ESV≥85 donc en dire que le sable est très propre
              ES ≥80 donc en dire que le sable est très propre




Note: mes chèrs amis pour voir le reste des Comptes rendus TP MDC EQUIVALENT SABLE  PDF 2eme année licence telecharger le fichier pdf
