Analyse granulométrique compte rendu TP MDC génie civil PDF

Analyse granulométrique compte rendu TP MDC génie civil PDF

Voici le compte rendu tp matériaux de construction de analyse granulométrique pour genie civil 2eme année licence vous pouvez télécharger en tant que fichier PDF a la fin de ce TP Analyse granulométrique.


Comment fait analyse granulométrique en génie civil ?

Analyse granulométrique compte rendu TP MDC génie civil PDF

TP Analyse granulométrique

Introduction :
   Les granulats utilisés dans le domaine du bâtiment et de génie civil sont des matériaux roulés ou concassés d’origine naturelle ou artificielle, de dimension compris entre 0 et 80 mm. Ils ne sont généralement pas constitués par des éléments de taille égale mais par ensemble de grains dont les tailles variées répartissent entre deux limites : la plus petite (d) et la plus grande (D) dimension en mm.
L’analyse granulométrique s’intéresse { la détermination de la dimension des grains et la granularité concerne la distribution dimensionnelle des grains d’un granulat.

1-BUT DE TP :
le but de ce TP consiste à déterminer:

  1.  la distribution dimensionnelle des grains constituant un granulat dont les dimensions sont comprises entre 0,063 et 20 mm.
  2. Le bien utilisé des matériels dans laboratoire.



2-PRINCIPE DE  L’ESSAI:
• L'essai consiste { fractionner au moyen d'une série de tamis un matériau en plusieurs classes granulaires de tailles décroissantes.
• Les masses des différents refus et tamisâtes sont rapportées à la masse initiale du matériau. Les pourcentages ainsi obtenus sont exploités sous forme graphique.
• Les masses des différents refus et tamisât sont rapportées à la masse initiale du matériau. Les pourcentages ainsi obtenus sont exploités sous forme graphique.


3-MATERIELS utilisés:
Analyse granulométrique compte rendu TP MDC génie civil PDF Analyse granulométrique compte rendu TP MDC génie civil PDF Analyse granulométrique compte rendu TP MDC génie civil PDF
On utilise comme appareillage

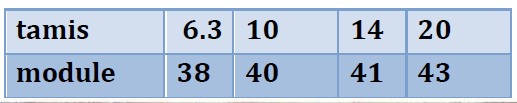

1) Soit une série de tamis dont le fond est constitué par un grillage de maillage carré s’étalant entre 0.080 et 80 mm suivant une progression géométrique de raison 1010=1.259 ;soit une série de assoires (tôle perforée par des trous ronds).
2) 2 000 g pour un sable.
1 000 g pour le gravillon.
3) Appareil à vibrer.
4) Balance.
5) Un récipient pour recueillir les granulats.
6) Brosseras pour nettoyer les tamis

4-ETUDE THEORIQUE :
Définitions :
Granulométrie : science : détermination des dimensions des grains.
Granularité : distribution dimensionnelle des grains d’un granulat.
Tamis : instrument à maillage carré servant à effectuer l'analyse granulométrique.
Passoire : instrument à trous ronds pour l'analyse granulométrique (abandonné actuellement).
Module : dénomination normalisée des différents tamis et passoires.
Tamisât : (ou passant) : la quantité de matériau qui passe à travers le tamis.

Refus : sur un tamis : la quantité de matériau qui est retenue sur le tamis.
Module de finesse :
C’est le centième (1/100) de la somme des refus (exprimés en pourcentage de poids) aux tamis de 0.16-0.315-0.63-1.25-2.5 et 5mm.
Nota :
* Un bon sable a béton doit avoir un module de finesse d’environ 2.2 à 2.8.
* La norme AFNOR indique : 1.8<Mf<3.2
* 2.2<Mf<2.8 convient bien pour obtenir une ouvrabilité satisfaisante et une bonne résistance avec des risque de ségrégation limités.
* 1.8<Mf<2.2 est utilisé si l’on recherche particulièrement la facilité de mise en oeuvre.
* 2.8<Mf<3.2 correspond à des sables à utiliser pour la recherche de résistance élevées. Mais on aura, en général, une moins bonne ouvrabilité et des risques de ségrégation.
granulat :On appelle granulat un ensemble de grains minéraux, de dimensions comprises entre 0 et 125 mm, de provenance naturelle ou artificielle, destinés à la confection :
* des mortiers, des bétons,
* des couches de fondation, des couches de base et de roulement des chaussées,
* et des assises et des ballasts de voies ferrées.
Les granulats: sont appelés fillers, sablons, sables, gravillons, graves ou ballast suivant leurs dimensions.
Analyse granulométrique compte rendu TP MDC génie civil PDF
5- CLASSES GRANULAIRES:
• Un granulat est caractérisé du point de vue granulaire par sa classe d/D.
• Le premier désigne le diamètre minimum des grains d et le deuxième le diamètre maximum D.
• Lorsque d est inférieur { 0.5 mm, le granulat est désigné 0/D.
• Si un seul chiffre est donné, c'est celui du diamètre maximum D exprimé en mm.
Il existe cinq classes granulaires principales caractérisées par les dimensions extrêmes d et D des granulats rencontrées (Norme NFP18-101):
• Les fines 0/D avec D ≤ 0,08 mm,
• Les sables 0/D avec D ≤ 6,3 mm,
• Les gravillons d/D avec d ≥ 2 mm et D ≤ 31,5 mm,
• Les cailloux d/D avec d ≥ 20 mm et D ≤ 80mm,
• Les graves d/D avec d ≥ 6,3 mm et D ≤ 80 mm,
Le granulat est dit de classe d/D lorsqu’il satisfait aux conditions suivantes :
Le refus sur le tamis D est compris entre :
• 1 et 15% si D> 1.56 d,
• 1 et 20% si D ≤1.56 d
Le tamisât au tamis d est compris entre :
• 1 et 15% si D> 1.56 d,
• 1 et 20% si D ≤ 1.56 d
Le refus sur le tamis 1.56 D est nul, Le tamisât au tamis 0.63 d < 3%; toutefois pour D≤ 5 mm, Cette limite est portée à 5%.

6- MODE OPERATOIRE :
Le matériau sera séché à l'étuve à une température maximale de 105 °C. On emboite les tamis les uns sur les autres, dans un ordre tel que la progression des ouvertures soit croissante du bas de la colonne vers le haut. En partie inférieure, on dispose un fond étanche qui permettra de récupérer les fillers pour une analyse complémentaire. Un couvercle sera disposé en haut de la colonne afin d'interdire toute perte de matériau pendant le tamisage. Le matériau étudié est versé en haut de la colonne de tamis et celle-ci entre en vibration à l'aide de la tamiseuse électrique. Le temps de tamisage varie avec le type de machine utilisé, mais dépend également de la charge de matériau présente sur le tamis et son ouverture (2 à 3mn pour le gravier et 3 mn pour le sable). On commencera ainsi de répartir ce granulat sur les différents tamis, mais cette répartition ne sera pas complète, il faudra reprendre chaque tamis séparément.
Ensuit on prend le tamis supérieur seul, avec son contenu. Au dessus d’un plateau propre, on agite ce tamis horizontalement, en le tenant d’une mais et en frappant contre l’autre main (120 coups par minute environ) et on brossera de temps à autre la face inferieur des tamis contenant des éléments fins.
Analyse granulométrique compte rendu TP MDC génie civil PDF

Enfin on pesé le refus de chaque tamis

Remarque : les échantillons sont d’abord lavés et séché { l’étuve 100℃ }.

7-ETDE EXPERIMENTALE :

Pour la 1ère matière :

Analyse granulométrique compte rendu TP MDC génie civil PDF

Pour la 2eme matière :

Analyse granulométrique compte rendu TP MDC génie civil PDF

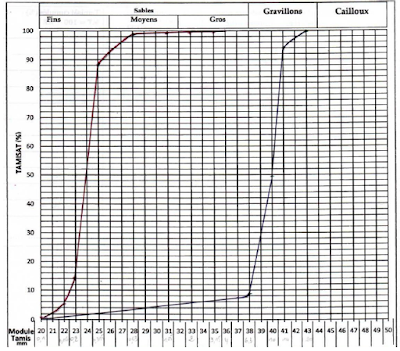

le tracement des courbes :
On a pour la matière 1 :
Analyse granulométrique compte rendu TP MDC génie civil PDF

Et pour la matière 2 :
Analyse granulométrique compte rendu TP MDC génie civil PDF










Analyse granulométrique compte rendu TP MDC génie civil PDF

calcul du module de finesse Mf :
calcul du module de finesse

Application numérique :

calcul du module de finesse

Module de finesse obtenue
Depuis le module de finesse et le graphe 𝑀𝑓=1.06 on constate que le sable est fin (sablons) et il est outil pour l’amortie de ciment.
6-interprétation des résultats :
Pour la matière 1 :
On a le tamis cumulé le plus proche à 92% D=0.315 mm.
(D≤1mm avec moins de 70%de passant à 0.063mm)
Donc la matière 1 est un Sablon 0.315.
Pour la matière 2 :
On a le tamis cumulé le plus proche à 92% D=14 mm.
Et le tamis cumulé le plus proche à 8% d=6.3 mm.
(D≥1mm et D≤125mm)
Donc la matière 2 est un Gravillon 6.3/14.


CONCLUSION:

Dans ce TP, nous avons déterminé la distribution dimensionnelle des grains constituant un granulat dont les dimensions sont comprises entre 0,063 et 20 mm, on a apprit aussi comment utilisé les appareille dans laboratoire.
Ce TP nous a permis de mieux choisir les grains pour les déférentes taches de construction.
