TP LA MASSE VOLUMIQUE

Introduction :
    La connaissance des propriétés physiques est indispensable pour la construction des bâtiments et des ouvrages en général et dans l’application des calculs de stabilité des bâtiments.
    Parmi les propriétés principales des matériaux de construction on a la masse volumique, dans ce TP on va connaître et calculer la masse volumique des matériaux par plusieurs méthodes.

1-BUT DE TP :

  1. S’approprier la notion de masse volumique.
  2.  De faire connaître le fonctionnement des matériels dans laboratoire.
  3.  D’interpréter les résultats obtenus.
  4.  D’estimer la précision de mesure.
  5.  Etudier les matériaux de construction pour une composition de bon béton.

2-PRINCIPE :
Masse volumique absolue : la méthode utilisée est celle de l’éprouvette graduée et la méthode de pycnomètre.
Masse volumique apparente : remplir une mesure de 1 𝐷𝑚3 et déterminer la masse du contenu.

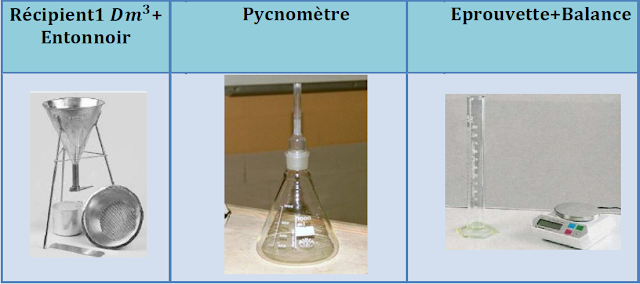

3-MATERIELS :

  1. Récipient 1dm3 + Entonnoir
  2. Pycnomètre
  3. Eprouvette+Balance


Compte rendu TP MDC Masses volumiques PDF 2eme anné licence


4-ETUDE THEORIQUE :
La MASSE VOLUMIQUE :
     La masse volumique est une grandeur physique qui caractérise la masse d'une substance par unité de volume.
     Cette grandeur est notée par les lettres grecques ρ (rho) ou μ (mu) en fonction des situations rencontrées. Toutefois le BIPM (Bureau international des Poids et Mesures) recommande d'utiliser la notation ρ.
     Elle est déterminée par le rapport ρ = m/V où m est la masse de la substance homogène occupant un volume V.

PARTIE 1 MASSES VOLUMIQUES APPARENTES :
 DÉFINITION:
     La masse volumique apparente d'un matériau est la masse volumique d'un mètre cube du matériau pris en tas, comprenant à la fois des vides perméables et imperméables de la particule ainsi que les vides entre particules.
     La masse volumique apparente d'un matériau pourra avoir une valeur différente suivant qu'elle sera déterminée à partir d'un matériau compacté ou non compacté.

Compte rendu TP MDC Masses volumiques PDF 2eme anné licence

Mode opératoire :
    On placer l’entonnoir au dessus de la mesure de 1 𝐷𝑚3, et après on verse environ 50g de sable dans la mesure en ouvrant l’entonnoir jusqu’à ce qu’il déborde formant un cône et on faire L’arasement à l’aide d’une règle. Ensuite on pesé le contenue.
Et dans le cas de gravillon, on remplit directement le mesure par le gravillon et on le pesé.

Compte rendu TP MDC Masses volumiques PDF 2eme anné licence

PARTIE 2 MASSES VOLUMIQUES ABSOLUES :
DÉFINITION:
La masse volumique absolue ρs est la masse par unité de volume de la matière qui constitue le granulat, sans tenir compte des vides pouvant exister dans ou entre des grains.
Cette méthode est très simple et très rapide. Toutefois sa précision est faible. Et pour calculer la masse volumique absolue on a deux méthodes :

• La masse volumique absolue (par l’éprouvette graduée) : Est     ρs=M/(V2 - V1)
 La masse volumique absolue (par le pycnomètre) : Est
ρ abs = m2 x ρeau/(m1+m2-m3)

METHODE DE L’EPROVETTE GRADUEE :
Mode opératoire :
- On remplir une éprouvette graduée avec un volume V1 d'eau.
- On pèse un échantillon sec m de granulats (environ 300 g) et l'introduire dans l'éprouvette en prenant soin d'éliminer toutes les bulles d'air.
En suit on Lit le nouveau volume V2.

Compte rendu TP MDC Masses volumiques PDF 2eme anné licence



METHODE DE PYCNOMETRE :
LE PYCNOMETRE : Il est généralement composé de deux éléments en verre s'assemblant précisément par un joint en verre rodé :
* une fiole (classiquement d'une capacité de 50 cm3) ;
* un bouchon percé d'un tube très fin (capillaire).
    On trouve aussi l'appellation « pycnomètre à bouchon capillaire ».
Lorsque l'on ajuste le bouchon sur la fiole, le trop-plein de liquide s'échappe par l'extrémité supérieure du tube et, dans la mesure où ce tube est très fin, le volume de liquide est déterminé avec une grande précision.
Compte rendu TP MDC Masses volumiques PDF 2eme anné licence

     La capacité du pycnomètre propre étant connue avec précision (indiquée par le fabricant ou mesurée par étalonnage), il suffit de peser au moyen d'une balance de précision le pycnomètre avant et après remplissage pour déterminer par calcul la masse volumique d'un produit liquide, ou éventuellement solide.

Mode opératoire :
On Peser le pycnomètre rempli de l’eau jusqu’au trait repère soit m1.
Et après on Pèse 50 g de sable soit m2.
En suit on Introduit le corps dans l’eau après avoir vidé le pycnomètre à moitié.
Et on élimine l’air et remplir l’eau jusqu’au trait repère et on pèse. Et on note m3.

Compte rendu TP MDC Masses volumiques PDF 2eme anné licence

5-ETDE EXPERIMENTALE :
PARTIE 1 MASSES VOLUMIQUES APPARENTES :
* Pour le sable :

On a  m1=1.466g           m2=1.469g       m3=1.465g        Avec le volume de récipient est V= 1 dm3

On calcul ms moy:
On a ms moy = (m1+m2+m3)/3 = (1.466+1.469+1.465)/3
                                                     ms moy = 1.47 kg

Avec ρs= (ms moy)/v = 1.47/1
                                                     ρs moy = 1.47 kg


* Pour le gravillon:
On a:        m1=1.249g         m2=1.57g          m3=1.175g
Avec le volume de récipient est V= 1 dm3

On calcul mg moy:
On a mg moy = (m1+m2+m3)/3 = (1.249+1.257+1.175)/3
                                                      mg moy = 1.227 kg
Avec ρg= (ms moy)/v = 1.227/1
                                                     ρs moy = 1.227 kg


PARTIE 2 MASSES VOLUMIQUES ABSOLUES :
METHODE DE L’EPROVETTE GRADUEE :
* Pour la première éprouvette :
On a
V1=200 ml       V2=320 ml          m=300 g
Le volume absolu est Vabs=V2-V1=320−200
                                                     Vabs = 120 ml
Avec ρ=m/(v2-v1)
Donc ρ=300/(320−200) = 2.5 g/ml
                                                     ρ1 = 2.5g/ml
* Pour la deuxième éprouvette :
On a
V1=300 ml          V2=435 ml     m=350 g
Le volume absolu est Vabs=V2−V1=350−300
                                                     Vabs = 50 ml
Avec ρ=m/(v2-v1)
Donc ρ=350/(435−300) = 2.59 g/ml
                                                     ρ2 = 2.59 g/ml

* Pour la troisième éprouvette :
On a
V1=250 ml          V2=370 ml     m=320 g
Le volume absolu est Vabs=V2−V1=370−220
                                                     Vabs = 50 ml
Avec ρ=m/(v2-v1)
Donc ρ=350/(370−250) = 2.66 g/ml
                                                     ρ2 = 2.66 g/ml

* La masse volumique absolue moyenne ρ moy

ρ moy = (ρ1+ρ2+ρ3)/3
             = (2.5+2.59+2.66)/3 = 258 g/ml
                                                     ρ moy = 258 g/ml


METHODE DE PYCNOMETRE :

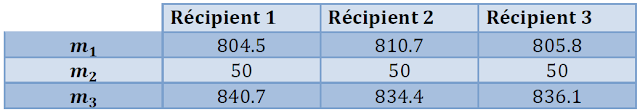

* Pour le premier pycnomètre :
On a
La masse de récipient vide est  m1=804.5 g
La masse de l’échantillon de sable est m2=50 g
La masse de l’échantillon de sable + la masse de récipient est m3=840.7 g
Avec la température de mélange est T=19℃

* Pour le deuxième pycnomètre :
On a
La masse de récipient vide est  m1=810.7g
La masse de l’échantillon de sable est  m2=50 g
La masse de l’échantillon de sable + la masse de récipient est m3=834.4 g
 Avec la température de mélange est T=18℃

* Pour le troisième pycnomètre :
On a
La masse de récipient vide est  m1=805.8 g
La masse de l’échantillon de sable est m2=50 g
La masse de l’échantillon de sable + la masse de récipient est m3=836.1 g
Avec la température de mélange est T=19℃

Compte rendu TP MDC Masses volumiques PDF 2eme anné licence

La variation de la masse volumique de l’eau en fonction de la température est présenté sur le tableau suivant :


Le Calcul de la masse volumique absolue par la méthode de pycnomètre donné par la relation                 ρabs=m2(m1+m2-m3)×ρeau

Application numérique :
Pycnomètre 1 : ρabs= 50(804.5+50-835.7)×0.998 ==> ρabs=2.65 t/m3
Pycnomètre 2 : ρabs= 50(810.7+50-842.4)×0.998 ==> ρabs=2.73 t/m3
Pycnomètre 3 : ρabs= 50(805.8+50-836.1)×0.998 ==> ρabs=2.53 t/m3
La masse volumique absolue moyenne
ρabs moy = (ρ1+ρ2+ρ3)/3 = (2.53+2.73+2.53)/3

                                 ρabs moy = 2.63 t/m3


CONCLUSION :
Dans ce TP, nous avons faire des différents manipulations pour déterminer les masse volumiques (absolue et apparente) d’un matériau, on a apprit aussi comment utilisées les appareilles dans laboratoire.
Ce TP nous a permis de mieux choisir les matériaux de construction pour une composition de bon béton.
